| Plaats van herkomst: | China |
|---|---|
| Merknaam: | CESGATE |
| Certificering: | ISO9001/ ISO14001 |
| Modelnummer: | Na |
| Min. bestelaantal: | 1PCS (GEEN MOQ) |
| Prijs: | Negotiable (Depends on your GERBER and BOM) |
| Verpakking Details: | PCB: Vacuümverpakking/PCBA: ESD Verpakking |
| Levertijd: | 1-30 werkdagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 30,000pcs/month |
| Productnaam: | Van de Douanepcb van SMD ICs de het Prototypedienst Rogers Fr 4 Snelle Prototyping Kringsraad | Eigenschap: | Rogers FR4 |
|---|---|---|---|
| Stootkussen (ring): | Min Pad-grootte voor laserboringen, Min Pad-grootte voor mechanische boringen, Min BGA-stootkussengr | Min. regelafstand: | 4mil, 0,003“, 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm) |
| Min. lijnbreedte: | 4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm (3mil/3mil), 3mi | Type van de Dienst: | Kant en klare, Gedeeltelijke draai-Kye of Verzending |
| Type: | Snelle, het Etsen/Chemische Prototyping, Laser die aansnijden machinaal bewerken machinaal bewerken | Contactplateren: | Au of Sn over Ni |
| Hoog licht: | De het Prototypedouanedienstpcb,De het Prototypedienst van PCB van SMD ICs,Fr4 Snelle Prototyping Kringsraad |
||

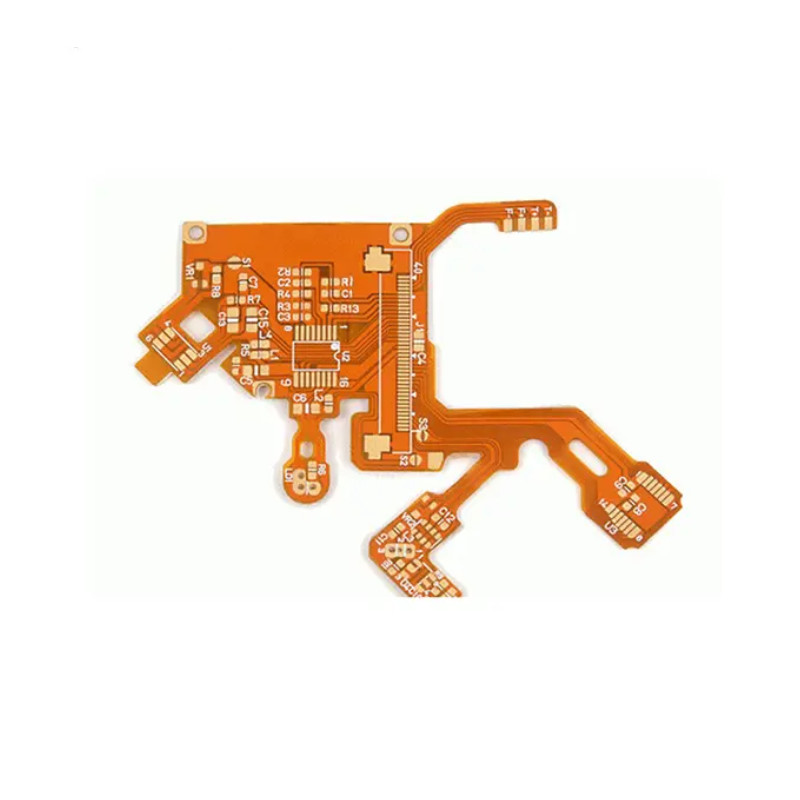

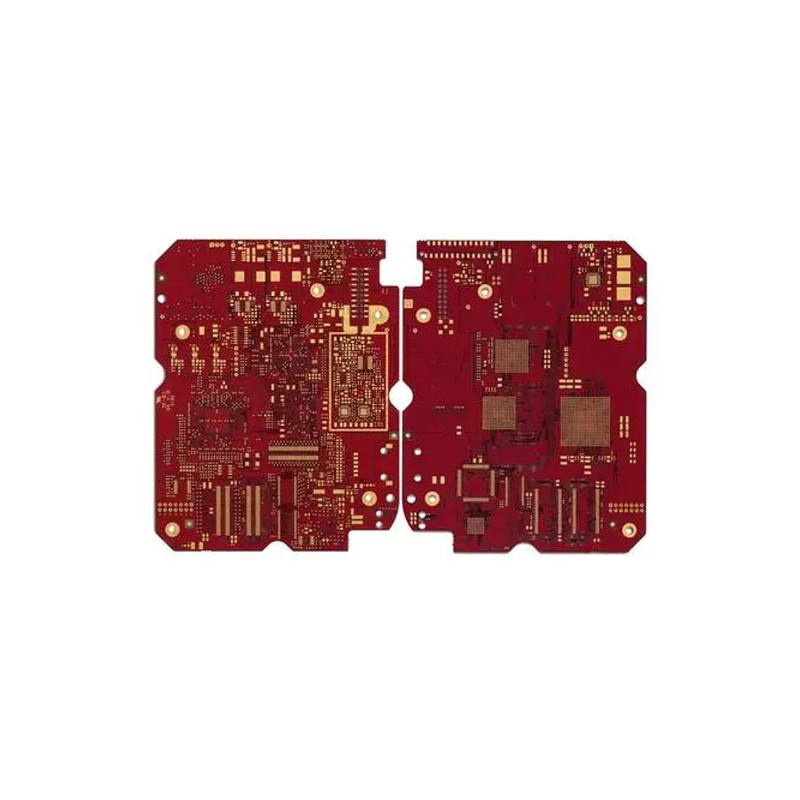

Van de Douanepcb van SMD ICs de het Prototypedienst Rogers Fr 4 Snelle Prototyping Kringsraad
De Oppervlaktebehandeling van PCB
Aangezien de koperoppervlakte van de kant en klare PCB-assemblage in het milieu gemakkelijk geoxydeerd is, moet het met een laag van deklaag op het blootgestelde gebied worden gerecycleerd en worden behandeld dat niet behandeld met de inkt van het soldeerselmasker is om het proces tegen oxydatie te beschermen. In antwoord op diverse verdere verwerkingsbehoeften, zijn diverse oppervlaktebehandelingsverwerkingsprocédés met verschillende materialen, prijzen en verschillende mate van bescherming ontwikkeld.
De gemeenschappelijke kant en klare PCB-assemblageoppervlaktebehandelingen omvatten het volgende:
Naakte koperplaat, nevelblik, loodvrij nevelblik, chemische gouden plaat, galvaniserend gouden, chemisch verzilverd tafelgerei, OSP-plaat.
PCB-Proces - Inleiding aan HDI
HDI (Hoogte - dichtheidsinterconnect): High-density interconnectietechnologie die, hoofdzakelijk micro-blinde/begraven vias (blinde/begraven vias) gebruiken, een technologie die PCB-de dichtheid van de de kringsdistributie van de kringsraad hoger maakt. Het voordeel is dat het kan zeer het bruikbare gebied van de Kant en klare PCB-prototypedienst verhogen, die het product maken zo verkleind mogelijk. Nochtans, wegens de verhoging van de dichtheid van de lijndistributie, is het onmogelijk om traditionele het boren methodes aan detailanalysegaten te gebruiken, en enkele via gaten moet met laser het boren worden geboord om blinde gaten te vormen, of met binnen-laag begraven vias samen te werken om onderling te verbinden.
Over het algemeen, wordt de diameter van het laser boorgat ontworpen om 3 ~ te zijn 4 mil (ongeveer 0,076 ~ 0,1 mm), en de isolatiedikte tussen elke laser het boren laag is ongeveer 3 mil. wegens het gebruik van laser die vaak, is de sleutel tot de kwaliteit van de Kant en klare PCB-Assemblage het gatenpatroon na laserboring boren en of het gat gelijk na het verdere galvaniseren en het vullen kan worden gevuld.
PCB-de Capaciteiten van de Prototypedienst en Technische Beschrijving
| Nr. | Punten | Mogelijkheden |
| 1 | Lagen | 2-68L |
| 2 | Maximum het machinaal bewerken grootte | 600mm*1200mm |
| 3 | Raadsdikte | 0.2mm6.5mm |
| 4 | Koperdikte | 0.5oz-28oz |
| 5 | Min spoor/ruimte | 2.0mil/2.0mil |
| 6 | Minimum gebeëindigde opening | 0. 10mm |
| 7 | Maximumdikte aan diameterverhouding | 15:1 |
| 8 | Via behandeling | Via, blind&buried via, via in stootkussen, Koper binnen via… |
| 9 | De oppervlakte eindigt/behandeling | HASL/HASL loodvrij, Chemisch tin, Chemisch Goud, Zilver van Onderdompelings het gouden Inmersion/Goud, Osp, Gouden Plateren |
| 10 | Grondstof | FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 (Panasonic); Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco-laminaat met materiaal Fr-4 (met inbegrip van het gedeeltelijke hybride lamineren van Ro4350B met Fr-4) |
| 11 | De kleur van het soldeerselmasker | Green.Black.Red.Yellow.White.Blue.Purple. Matte Green. Matte Black |
| 12 | De testende Dienst | AOI, Röntgenstraal, vliegen-Sonde, Functietest, Eerste Artikelmeetapparaat |
| 13 | Het profileren van Ponsen | Het verpletteren, v-BESNOEIING, Beveling |
| 14 | Bow&twist | ≤0.5% |
| 15 | HDI-type | 1+n+1,2+n+2,3+n+3 |
| 16 | Min mechanische opening | 0.1mm |
| 17 | Min laseropening | 0.075mm |
Waarom kies CESGATE?
CESGATE is een team met meer dan 10 jaar ervarings op het gebied. Wij bezitten overvloedige ervaringen om klanten overzee van industriële automatische controle, mededeling, medische, Auto en van de consument elektronika, enz. te dienen. Wij testen strikt ons product om de kwaliteit aan onze klanten te waarborgen. Wij accumuleren hoge reputatie tijdens onze samenwerking. U zult na de diensten bereiken op de toegevoegde waarde wanneer u met ons samenwerkt:
One-stop PCB/PCBA-Dienst
Het optimaliseren van uw PCB-ontwerp tijdens productie
Tevreden kwaliteit met concurrerende prijzen
Onmiddellijke reactie in zowel citaat als levering
Verhoog uw zaken met onze krachtige steun
FAQ
| Q: Kunnen wij kwaliteit tijdens productie inspecteren? CESGATE: Ja, wij open en transparant op elk productieproces met te verbergen niets zijn. Wij heten klant welkom binnenshuis inspecteren onze productieproces en controle. |
| Q: Wat is uw inspectiebeleid? Hoe controleert u de kwaliteit? CESGATE: om de kwaliteit van PCB-producten te verzekeren, het vliegen wordt de sondeinspectie gewoonlijk gebruikt; de elektroinrichtingen, automatische optische inspectie (AOI), BGA-delen lichten inspectie, eerste artikelinspectie (FAI) enz. door |
| Q: Kunnen wij kwaliteit tijdens productie inspecteren? CESGATE: Ja, wij open en transparant op elk productieproces met te verbergen niets zijn. Wij heten klant welkom binnenshuis inspecteren onze productieproces en controle. |
| Q: Wat zijn de belangrijkste producten van uw PCB/PCBA-diensten? CESGATE: Onze PCB/PCBA-diensten zijn hoofdzakelijk voor de industrieën met inbegrip van Medische, Automobiel, Energie, het Meten/Metingen, de Elektronika Van de consument. |
| Q: Populair gebied? CESGATE: Halfgeleider, Smart Home, Medische Producten, Slimme Wearable, Industriële Controle, IOT enz. |
