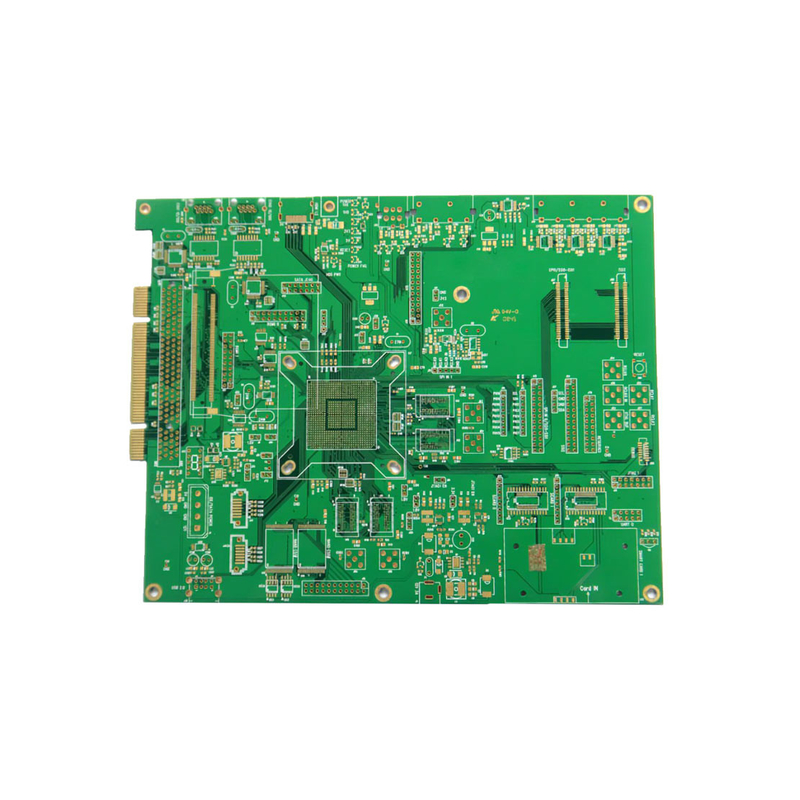

Geavanceerde Vliegende Sonde die PCB-en de v-Noteert Prototypedienst testen die profileren

Geavanceerde Vliegende Sonde die PCB-en de v-Noteert Prototypedienst testen die profileren

Types van PCB-structuren:

De structuur gedrukte van de kringsraad (PCB) kan in de volgende drie types worden verdeeld

Single-Layer PCB: Slechts één kant van de kringsraad heeft de leiders van de koperfolie, en de overkant heeft geen leiders van de koperfolie bij allen. De kringen van vroege elektronische producten waren eenvoudig, werd slechts één kant vereist voor verbinding en geleiding, en de delen zouden aan de andere kant zonder koperfolie kunnen worden geplaatst.

Dubbel-laagpcb: Er zijn de leiders van de koperfolie aan beide kanten van de kringsraad, en de wegen op de voorzijde (Hoogste laag) en de rug (Bodemlaag) kan met elkaar door vias worden verbonden. Aangezien beide kanten kunnen worden getelegrafeerd, is het bruikbare gebied tweemaal dat van één enkel paneel, dat geschikter is voor producten met complexe kringen. Het ontwerp moet het deel op de voorzijde plaatsen, en de rug is de lassenoppervlakte van de deelvoet.

Multi-Layer PCB: Multi-Layer PCB wordt gemaakt van veelvoudige geëtste tweezijdige raad, wordt een het isoleren laag (Prepreg) gestapeld tussen de raad, en de koperfolie wordt gelegd aan beide kanten van de buitenste laag en dan samengeperst. Aangezien de veelvoudige tweezijdige laminaten worden gebruikt, is het aantal lagen gewoonlijk een gelijk aantal. De laag van de koperfolie die gedrukte binnenkant is kan een geleidingslaag, een signaallaag, een machtslaag of een grondlaag zijn. De multi-layer raad kan meer dan 50 lagen theoretisch bereiken, maar de praktische toepassingsoppervlakte is momenteel tot ongeveer 30 lagen.

De volledige populariteit van de gedrukte PCB-raad van de Prototypekring is toe te schrijven aan hun gemak in bijna alle producten. Hieronder zijn verscheidene types van PCB-Prototype.

Stijf PCB-Prototype: Deze raad wordt gemaakt van vervaardigde en stevige materialen die niet gemakkelijk worden gebogen of verdraaid. Zij zijn zeer complex en krachtig, met krachtige kringen rond hen. Zij zijn gemakkelijk om tijdens reparatie en onderhoud te behandelen omdat zij sterk zijn en sterke behandeling kunnen weerstaan. Bovendien zijn de componenten duidelijk op de raad over het algemeen duidelijk, en de signaalwegen worden georganiseerd.

Flexibele Gedrukte Kringsraad: Zoals de naam voorstelt, is deze raad zeer flexibel en van dezelfde flexibele materialen gemaakt. De flexibele PCB-Prototypedienst kan enig- wordenopgeruimd, tweezijdig en multi-layered. Dit ontwerp vergemakkelijkt gemakkelijke assemblage van delen in klein of breekbaar materiaal. De flexibiliteit helpt ook sparen heel wat ruimte terwijl het maken van de apparatenaansteker. Deze de gedrukte PCB-Prototypedienst zijn meest geschikt voor temperatuur gevoelige exploitatievoorwaarden of industrieel en aanverwante apparatuur.

De stijf-Flex PCB-Prototypedienst: Dit is een combinatie van de stijve en flexibele PCB-Prototypedienst. Deze die soorten PCB-de Prototypedienst gebruiken multi-layer flex kringen met twee of meer stijve raad worden verbonden. Zij zijn lichtgewicht en compact om plaats te besparen, die tot hen maakt ideaal voor medische en militaire toepassingen.

De het Prototypedienst van hoge Frequentiepcb: Dit type van raad wordt gebruikt voor elektrische apparaten in het frequentiegebied van 500MHz-2GHz. De meeste frequentie gevoelige toepassingen, zoals microgolf en communicatiesystemen, gebruiken de raad van de hoge frequentiekring.

Aluminium-gebaseerde servicee van PCB Prototyp: Deze hebben aluminiumsteunen voor thermische regelgeving, hoge starheid, en lage thermische uitbreiding, en in high-power toestellen zoals LEDs en voedingen vaak gebruikt.
De gedrukte PCB-raad van de Prototypekring is veranderd en vereenvoudigd het gebruik van vele toestellen, van bureaucomputers aan high-end medische apparatuur, is de kringsraad nu overal

PCB-de Capaciteiten van de Prototypedienst en Technische Beschrijving

FAQ
